Analogowe i cyfrowe przyrządy pomiarowe – czym różnią się w praktyce?
Przyrządy pomiarowe mogą wykorzystywać różne sposoby prezentowania wyniku. W warsztatach, produkcji i kontroli jakości nadal stosowane są rozwiązania analogowe, natomiast coraz większą grupę stanowią urządzenia elektroniczne z wyświetlaczem cyfrowym. Różnica pomiędzy nimi nie sprowadza się jednak wyłącznie do sposobu odczytu. Znaczenie mają również warunki pracy, wymagania dotyczące rejestrowania wyników oraz funkcje dostępne w konkretnym modelu.
Jak odczytuje się analogowe przyrządy pomiarowe?

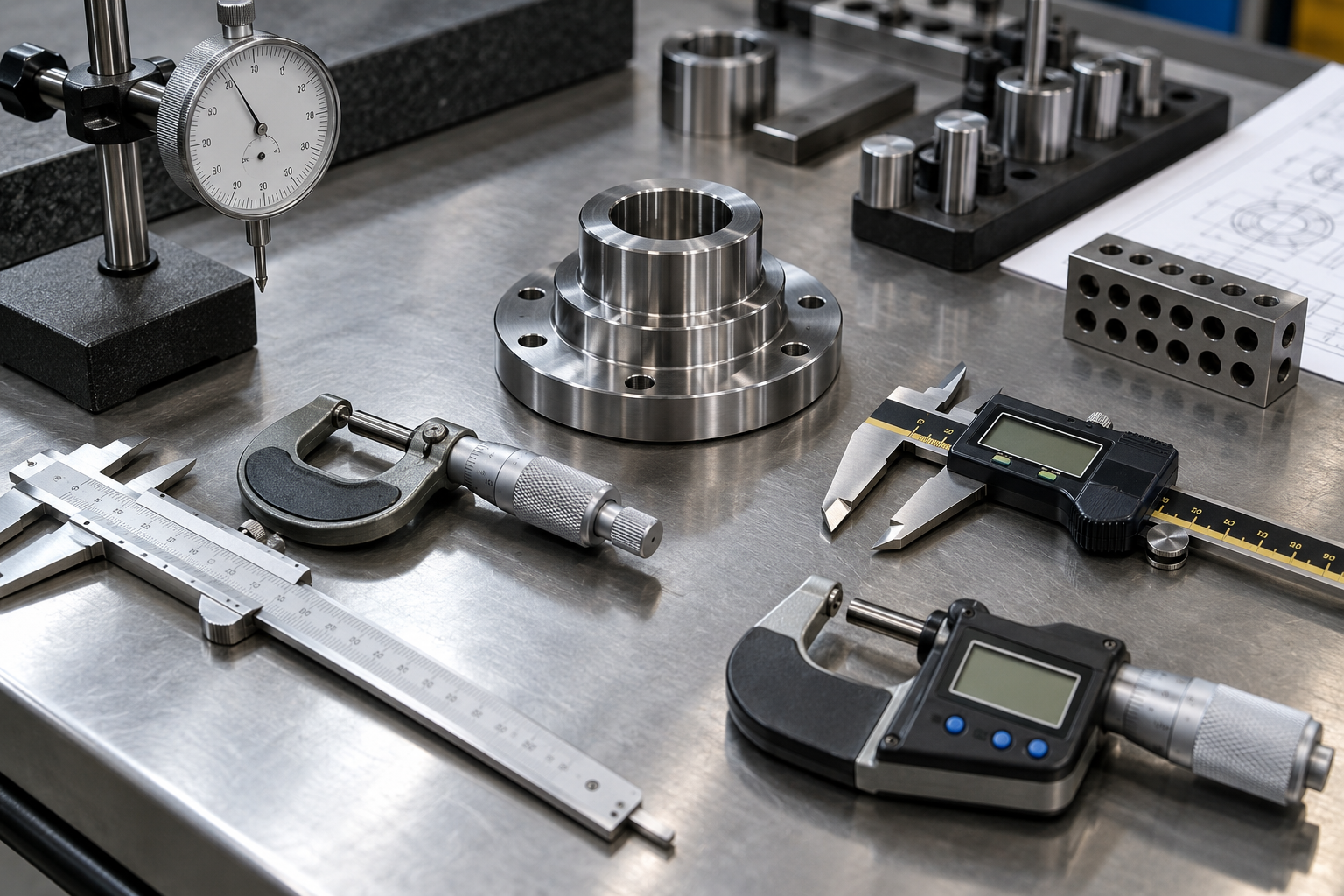

W przyrządach analogowych wynik określa się na podstawie skali, noniusza lub położenia wskazówki. Taki sposób odczytu stosowany jest między innymi w suwmiarkach noniuszowych, mikrometrach mechanicznych oraz czujnikach zegarowych.
Prawidłowe wykonanie pomiaru wymaga nie tylko właściwego ustawienia narzędzia, ale także poprawnego odczytania wskazania. W przypadku skali analogowej znaczenie ma więc doświadczenie operatora i znajomość sposobu odczytu danego przyrządu.
Co daje cyfrowy odczyt wyniku?
Elektroniczne przyrządy pomiarowe prezentują wartość bezpośrednio na wyświetlaczu. Ułatwia to szybkie odczytywanie wyników i ogranicza konieczność interpretacji podziałki.
W zależności od modelu urządzenia cyfrowe mogą dodatkowo umożliwiać:
- zerowanie wskazania w wybranym położeniu,
- zmianę jednostek pomiarowych,
- zatrzymanie wyniku na wyświetlaczu w modelach wyposażonych w funkcję HOLD,
- przesyłanie danych do komputera lub innego urządzenia.
Zakres dostępnych funkcji zawsze zależy jednak od konstrukcji konkretnego przyrządu.
Czy przyrząd cyfrowy jest zawsze dokładniejszy?
Cyfrowy wyświetlacz sam w sobie nie oznacza większej dokładności. Należy odróżnić rozdzielczość od dokładności przyrządu. To, że urządzenie pokazuje wynik z większą liczbą miejsc po przecinku, nie oznacza automatycznie, że pomiar jest obarczony mniejszym błędem.
Przy porównywaniu modeli trzeba więc sprawdzić przede wszystkim deklarowaną dokładność, zakres pomiarowy i parametry odpowiednie dla danego zastosowania, a nie jedynie sposób prezentacji wyniku.
Kiedy sprawdza się odczyt analogowy?
Analogowe przyrządy pomiarowe pozostają praktycznym rozwiązaniem w wielu pracach warsztatowych i produkcyjnych. Nie wymagają zasilania, a ich konstrukcja może być wystarczająca do regularnej kontroli określonych wymiarów.
W przypadku czujników wskazówkowych obserwacja ruchu wskazówki może być również wygodna podczas kontroli zmian położenia czy bicia elementu, ponieważ operator może obserwować kierunek oraz wielkość zmian wskazania.
Kiedy warto korzystać z przyrządów cyfrowych?
Rozwiązania elektroniczne są szczególnie użyteczne tam, gdzie wykonuje się wiele pomiarów lub wyniki mają być dalej przetwarzane. Możliwość współpracy z przewodowymi albo bezprzewodowymi systemami transmisji pozwala w wybranych modelach przekazywać dane bezpośrednio do komputera.
Ogranicza to konieczność ręcznego przepisywania wartości i ułatwia tworzenie dokumentacji pomiarowej.
Sposób odczytu powinien odpowiadać warunkom pracy
Wybór pomiędzy rozwiązaniem analogowym i cyfrowym nie powinien wynikać wyłącznie z przekonania, że nowsza technologia zawsze oznacza lepszy pomiar. Kluczowe pozostają parametry samego przyrządu oraz charakter wykonywanej kontroli.
W praktyce warto zwrócić uwagę na wymaganą dokładność, zakres pomiarowy, częstotliwość wykonywania pomiarów, warunki środowiskowe oraz potrzebę rejestrowania danych. Przykłady analogowych i elektronicznych przyrządów oraz dodatkowego wyposażenia do kontroli pomiarowej można znaleźć pod adresem: https://www.e-darmet.pl/przyrzady-pomiarowe.
